一.流程介紹

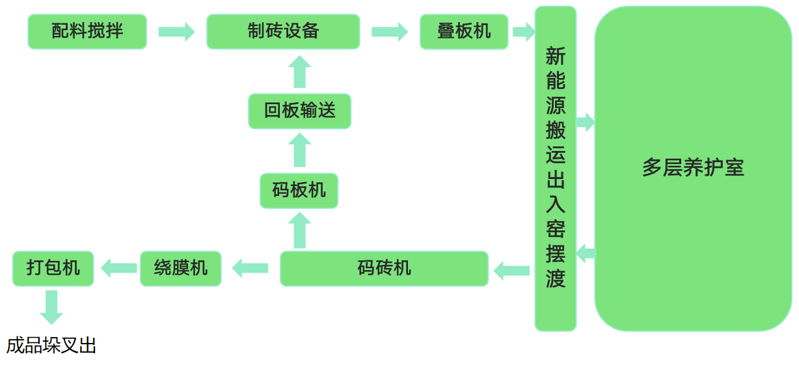

1、工藝流程圖

2、工藝流程介紹

砌塊機成型后的磚坯經接板機輸送到疊板機，疊板機升起到位，前進到位下降放置在疊板平臺上，后退繼續循環疊壘，每板之間直接疊壘無間距，疊壘5-7層標準磚3垛(1.2m寬托板)或4垛(0.95m寬托板，兩板疊板機采用雙位控制)后，搬運車升起脫離疊板平臺2公分，搬運車前進進入擺渡車，擺渡車根據養護室設置開關條件行走到對應養護室對齊軌道，搬運車升到第三層高度，搬運車進入養護室最深一車位位置，下降到第二層時后退進入擺渡車，繼續循環按3-2-1層高度進入養護室并依次將該養護室放滿;后按養護室開關條件切換擺渡車行走位置;與此同時另一搬運車依次按1-2-3層高度從最淺到最深車位將磚按搬運到該養護室邊等待;碼磚機側的磚板空時，擺渡車被呼叫到該養護室對軌完成，搬運車進入擺渡車，擺渡車行走到碼磚機軌道，搬運車進入碼磚機并放下磚板后，退回擺渡車?yán)^續按設定的養護室開關條件將養護室的磚板依次取空。

二.方案圖


1. 疊板機 2.制磚機 3.上板機 4.搬運車 5.三層養護室 6.安全護欄 7.降板機 8.出窯擺渡車 9.抬板機 10.搬運車 11.打包機 12.繞膜機 13.覆膜機 14.托盤倉 15.碼垛主機 16.翻板機 17.碼板機 18.回板輸送 19.入窯擺渡車

三、特點及優勢

1.養護場地利用率提高到3倍;

2.養護室各垛磚板各自獨立放入，對地基基礎要求低;

3.替代叉車搬運，無油耗;

4.立體存放集中養護，更好養護效果，提高產品質量;

5.立體存放密閉養護，保溫降耗，節能減排

6.四向行走，靈活適應場地，提高土地資源利用率;

7.具備物聯網，可隨時查看設備狀態。

8.結構簡單獨立，施工周期短;

布置靈活，可以適應以下5種場地布局：

布局一

成型主機、碼磚機集中一起，養護室在其側面，碼磚后托板直接回到成型主機，形成閉環

布局二

成型主機、碼磚機集中一起，養護室在其對面，碼磚后托板直接回到成型主機，形成閉環

布局三：

成型主機、碼磚機分開，養護窯一側入窯、對面?zhèn)瘸龈G，碼磚機在養護窯側面，回板通過側面回到成型主機，形成閉環

布局四：成型主機、碼磚機分開，養護窯一側入窯、對面?zhèn)瘸龈G，碼磚機在養護窯對側面，回板通過養護窯側面回到成型主機，形成閉環

布局五：成型主機、碼磚機分開，養護窯一側入窯、對面?zhèn)瘸龈G，碼磚機在養護窯對側面，回板通過擺渡搬運轉入回板系統，形成閉環

以上五種布局形式，基本涵蓋了不同的制磚設備布局應用場景

四、配置清單介紹

1、多層搬運車

利用液壓剪刀式杠桿，將整垛磚板舉升，搬運車舉升到對應高度送入養護室放下靜養，同時搬運車將多層養護室靜養時間達到磚板舉升搬出進入碼磚機

磷酸鐵鋰電池，充放電次數3000次

理論壽命5-7年

舉升行程：2.5m

舉升載荷：額定5T

單次滿電可用時間：12小時

充電時間：4小時

擺渡車速度：37米/分

搬運車速度：37米/分

下班一鍵自動充電

雙剪刀叉

液壓雙油缸

2、回板系統

碼垛機的碼板機成垛的托板輸送到升板機，升板機升到搬運車高度，送出等待搬運車搬運到砌塊主機回板輸送上，形成托板閉環生產循環。

 3、裝配式養護室

采用160*80的方管為立柱，支撐管50*50穿插，負重穩，內空間距850mm，底層托板支撐點面寬，有效降低托板厚度，裝配式無焊接，每根立柱及支撐管里外均可鍍鋅，防腐蝕性強。

主體單價：950元/垛

主體鍍鋅：150元/垛

垛：日產量/疊板層數

五、生產視頻
